Système hydraulique du camion benne HOWO : comment il fonctionne

Le système hydraulique d'un camion benne HOWO a une mission essentielle : soulever la benne chargée suffisamment pour que la gravité la vide, puis la redescendre de manière contrôlée. Dans la configuration courante à prise de force, il emprunte la puissance du moteur, la convertit en pression d'huile et utilise cette pression pour actionner un vérin qui incline la benne. Les pièces et leur agencement varient selon le modèle, la benne et la conception de la prise de force et de l'hydraulique ; vérifiez donc votre propre configuration dans son manuel. La chaîne de puissance elle-même — du moteur à la pompe, puis au distributeur et au vérin — est ce qui distingue un diagnostic rapide au bord de la route d'une supposition coûteuse.

Pour un acheteur de flotte ou un responsable de maintenance qui spécifie ou entretient un camion benne HOWO, l'intérêt pratique est de savoir où se situe chaque pièce dans cette chaîne et à quoi ressemble sa défaillance. Une benne lente, une benne qui cale à mi-course ou de l'huile qui suinte d'un raccord ne sont pas des événements aléatoires : chacun désigne un maillon précis. Cet article parcourt la chaîne dans l'ordre, compare les deux types de vérins entre lesquels vous aurez réellement à choisir, et expose les pannes et les habitudes d'entretien qui rendent le système prévisible.

Une limite d'emblée : cet article ne traite que de l'hydraulique de basculement qui lève et abaisse la benne. L'assistance de direction, les circuits de freinage et toute hydraulique auxiliaire sont des systèmes distincts, avec leurs propres pompes et normes, et ne sont pas abordés ici.

Ce que contrôle réellement le système hydraulique du camion benne HOWO

Le système hydraulique de basculement contrôle la fonction de levage de la benne et rien d'autre sur le camion. Son rôle commence lorsque l'opérateur demande un levage et se termine lorsque la benne est redescendue et que la prise de force est désengagée. Il importe de garder ce périmètre clair, car un symptôme comme une benne lente relève de ce circuit, tandis qu'une direction faible relève d'ailleurs et ne doit pas être diagnostiquée à partir des composants de basculement.

Dans ce périmètre, l'hydraulique de basculement forme un circuit qui fait circuler l'huile du réservoir au vérin et retour. Le réservoir stocke et refroidit l'huile, la pompe élève sa pression, un distributeur décide de sa destination, et le vérin transforme cette pression en course de levage. Comme l'huile traverse successivement chaque pièce, une pollution ou une usure dans un composant peut affecter les autres ; ces pièces se comprennent donc mieux comme un ensemble.

Le levage est entraîné par le moteur, et non par un moteur séparé. Une prise de force prélève la rotation de la boîte de vitesses ou du moteur et entraîne la pompe uniquement lorsque l'opérateur l'engage. Le système hydraulique consomme donc de la puissance à la demande, et non en continu. Sur la plupart des configurations, cette conception est efficace, et elle simplifie le premier contrôle en cas d'absence de levage : vérifier que la prise de force s'engage bien.

Composants principaux : prise de force, pompe, distributeur, vérin, réservoir

Cinq composants portent la charge : la prise de force, la pompe, le distributeur, le vérin et le réservoir. Chacun contraint les autres ; dimensionner ou entretenir une pièce isolément tend donc à déplacer le problème plutôt qu'à le résoudre. Considérez-les comme un ensemble :

• Prise de force : transmet à la demande la rotation du moteur ou de la boîte de vitesses à la pompe ; si elle patine ou ne s'engage pas, aucune huile n'est mise sous pression et la benne ne bouge pas.
• Pompe hydraulique : convertit cette rotation en débit et en pression. Les pompes à engrenages sont courantes en service de basculement pour leur simplicité, mais le type de pompe et sa cylindrée déterminent la vitesse de montée de la benne et sa résistance à une charge lourde.
• Distributeur : dirige l'huile sous pression pour lever, maintenir ou abaisser la benne, et fixe un plafond de pression par une fonction de limiteur afin que le circuit ne puisse pas monter en surpression.
• Vérin hydraulique : transforme la pression de l'huile en course mécanique qui incline la benne. Sa course et sa longueur repliée doivent correspondre au châssis et à la longueur de la benne.
• Réservoir, filtre et conduites : stockent, nettoient et acheminent l'huile. Le réservoir évacue aussi la chaleur, et le filtre constitue la principale protection contre la pollution qui endommage la pompe et les joints du vérin.

La variable qui les relie est le débit adapté à la pression. Une pompe qui débite fortement dans un distributeur ou un vérin dimensionné pour moins produira de la chaleur et une pression qu'il n'était pas prévu de subir. Une pompe sous-dimensionnée lève lentement, quel que soit l'état du vérin. Ainsi, lorsqu'un composant est remplacé, vérifiez ses caractéristiques par rapport au reste du circuit et à la spécification d'origine du camion avant de monter une pièce simplement parce qu'elle se boulonne.

Comment le système lève et abaisse la benne

La benne monte selon une séquence fixe, et connaître cet ordre rend les pannes lisibles. L'opérateur engage la prise de force, la pompe aspire l'huile du réservoir, et la pression monte lorsque cette huile rencontre la résistance de la benne chargée. Le distributeur achemine l'huile sous pression vers le vérin, le vérin se déploie, et la benne s'incline vers le haut depuis son axe arrière jusqu'à ce que la charge glisse hors par gravité.

Sur un vérin télescopique, la course se fait par étapes, et non en un seul mouvement. L'huile sous pression pousse d'abord la plus grande section, puis chaque section imbriquée plus petite à son tour, ce qui permet à une longueur repliée compacte d'atteindre malgré tout un angle de basculement élevé. Ce fonctionnement par étapes est normal, mais il explique aussi pourquoi un vérin télescopique peut se déployer irrégulièrement lorsqu'un étage est usé ou que de l'air est piégé dans le circuit.

L'abaissement est une libération contrôlée, et non une seconde course motrice. Lorsque l'opérateur sélectionne l'abaissement, le distributeur ouvre un chemin de retour et le poids de la benne renvoie l'huile vers le réservoir. Le vérin se rétracte alors par étapes et la benne se pose. Le repère ici est la régularité : une benne qui descend par à-coups ou qui refuse de se poser complètement désigne le distributeur, de l'air piégé ou un problème d'étagement — et non la pompe, qui ne fournit aucun travail à la descente.

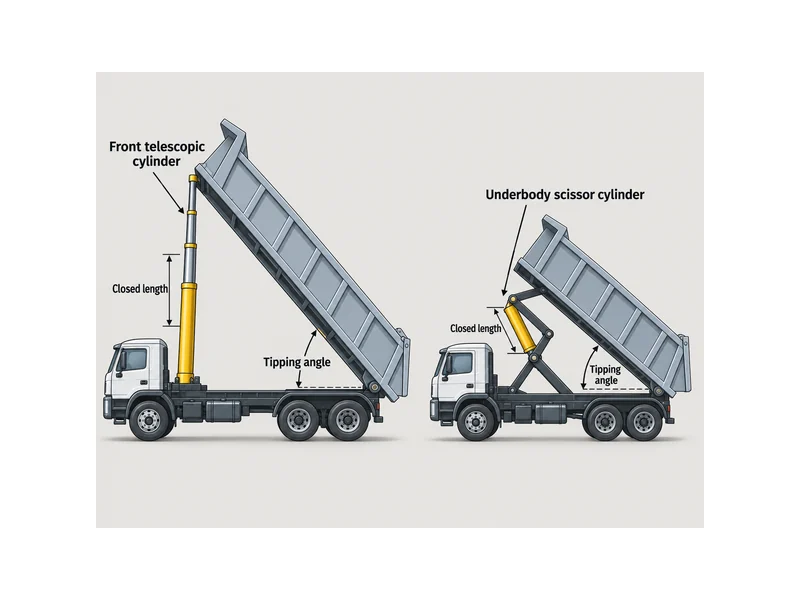

Vérins de relevage télescopiques ou à ciseaux (sous châssis)

Le choix du type de vérin adapté à un camion dépend de la longueur de la benne, de la charge utile et de la façon dont la charge a tendance à se déplacer. Deux configurations dominent en service de basculement, et la bonne découle de ces variables, et non de l'appellation du modèle.

Un vérin télescopique monté à l'avant pousse depuis l'arrière de la cabine et convient aux bennes longues et aux charges lourdes à l'avant. Comme il agit à l'avant de la benne, il peut élever une benne longue à un angle prononcé avec une longueur repliée compacte. C'est pourquoi il est courant sur les bennes plus longues. La contrepartie est qu'un vérin haut à plusieurs étages est plus exposé aux efforts latéraux si le camion bascule sur un terrain irrégulier ; le point de vérification est donc le contrôle d'un déploiement régulier et la surveillance de tout jeu latéral.

Une configuration sous châssis ou à ciseaux se monte plus bas et lève par une timonerie située sous la benne. Un vérin plus court et plus bas gère mieux les efforts latéraux sur les sites irréguliers, ce qui explique que cette disposition convienne aux bennes plus courtes et plus lourdes. Sa contrepartie est un angle de basculement maximal plus faible pour un encombrement donné. Le choix suit donc la longueur de la benne et les conditions du site : une benne longue et un déversement en pente forte favorisent la solution télescopique avant, tandis qu'une benne plus courte sur terrain accidenté favorise souvent la solution sous châssis. Dans un cas comme dans l'autre, vérifiez l'adaptation en faisant correspondre la course, la longueur repliée et la capacité nominale du vérin à la benne et à la sévérité d'emploi précises, et non au seul modèle de camion.

Pannes hydrauliques courantes et ce qu'elles signalent

La plupart des pannes de l'hydraulique de basculement se manifestent par le comportement du levage, et l'interprétation de ce comportement permet de cerner rapidement la cause. Avant de remplacer quoi que ce soit, remontez le symptôme le long de la chaîne de puissance. Les schémas courants correspondent nettement à des maillons précis :

• La benne ne bouge pas du tout : commencez par la prise de force et son engagement, puis par le niveau d'huile et la pompe, car aucune pression n'atteint le vérin.
• La benne se lève lentement ou faiblement : cela oriente vers un niveau d'huile bas, une pompe usée qui perd du débit, un chemin de limiteur partiellement ouvert, ou une huile trop fluide par surchauffe.
• La benne cale ou reste bloquée en position relevée : il s'agit généralement d'une panne du distributeur ou du chemin de retour, ou d'un vérin télescopique mal étagé qui ne s'est pas déployé proprement.
• Le vérin vibre ou la benne tremble à la montée : souvent de l'air piégé dans le circuit ou un mouvement d'étage irrégulier, ce qui impose une purge et un contrôle des étages.
• Fuite d'huile à un raccord ou à la tige : un problème de joint, de flexible ou de raccord qui va s'aggraver ; remontez jusqu'à sa source, car un simple appoint ne fait que le masquer.

La variable commune à plusieurs de ces pannes est l'état de l'huile. De l'air, de la pollution ou une huile surchauffée peuvent produire en même temps des levées lentes, des vibrations et un abaissement saccadé. Vérifier une huile propre au bon niveau est donc le contrôle initial le moins coûteux avant de condamner une pompe ou un vérin. Lorsqu'un symptôme persiste après ces contrôles, la panne est passée à une pièce mécanique, et l'inspection doit suivre la chaîne dans l'ordre indiqué ci-dessus.

L'entretien qui maintient le système en état de marche

L'entretien de l'hydraulique de basculement consiste surtout à protéger l'huile et à détecter l'usure avant qu'elle n'immobilise le camion. Comme l'huile traverse chaque partie du circuit, la garder propre, au bon niveau et à la bonne température fait plus pour la fiabilité que n'importe quelle amélioration d'un composant isolé. Une routine pratique couvre quelques contrôles récurrents :

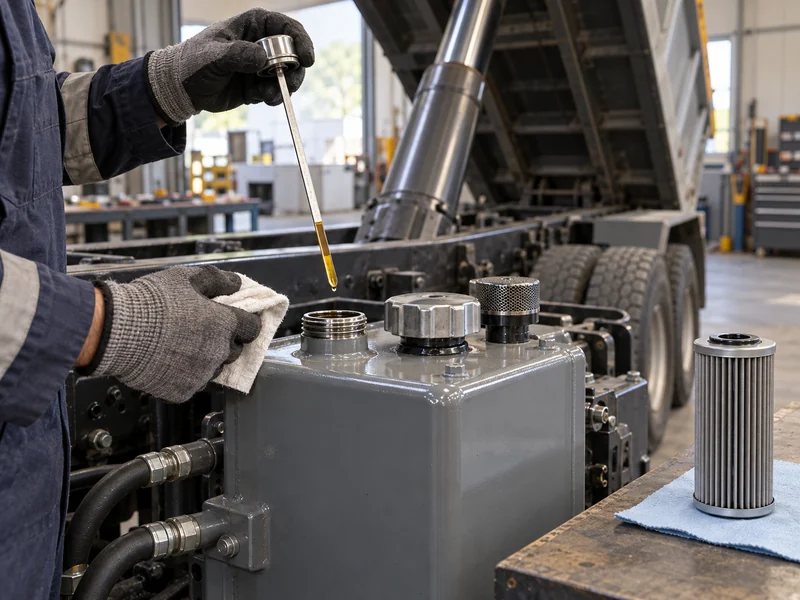

• Niveau et état de l'huile : contrôlez régulièrement et complétez avec le type d'huile prescrit par le manuel du camion ; une huile décolorée, laiteuse ou polluée signale qu'un changement s'impose.
• Filtres et reniflard : remplacez les filtres selon le calendrier afin que la pollution ne puisse pas circuler jusqu'à la pompe et aux joints du vérin.
• Flexibles, raccords et joints : inspectez-les pour détecter suintements, frottements et zones ramollies, et remontez toute fuite jusqu'à sa source, car un simple appoint ne fait que différer la réparation.

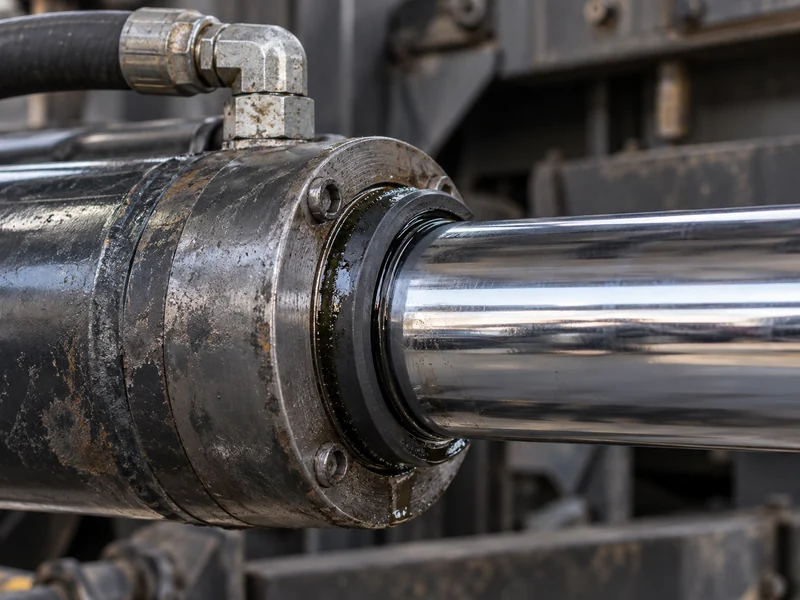

• Vérin et tige : surveillez les rayures, un déploiement irrégulier et le jeu latéral, qui indiquent tous une usure des joints ou un dommage dû aux efforts latéraux.
• Points de graissage et timonerie : maintenez les pivots et les points de timonerie lubrifiés afin que la partie mécanique du relevage ne charge pas l'hydraulique de façon inégale.

Les intervalles d'entretien doivent suivre la sévérité d'emploi, et non un nombre fixe au calendrier. Des basculements fréquents à cycle élevé, des charges lourdes, des sites poussiéreux et une forte chaleur ambiante raccourcissent tous l'intervalle sûr entre les changements d'huile et de filtre. Le guide fiable est le manuel du camion lui-même, lu avec l'état réel de l'huile, et non un chiffre unique repris d'un service plus léger. Une habitude paie : consignez ce que chaque contrôle révèle, afin qu'une perte progressive de vitesse de levage ou une fuite qui s'aggrave apparaisse comme une tendance plutôt que comme une panne.

Conclusion

Le point le plus utile à retenir est qu'un système hydraulique de camion benne HOWO est une seule chaîne de puissance, et que chaque symptôme appartient à un maillon de cette chaîne. La puissance du moteur devient le débit de la pompe, le débit devient la pression dirigée au distributeur, et la pression devient la course étagée du vérin qui bascule la benne ; l'abaissement est la libération contrôlée de cette même huile. Interprétez une panne selon cet ordre et le diagnostic tombe généralement de lui-même : l'absence de levage commence à la prise de force, une levée lente désigne l'huile et la pompe, et des vibrations ou une benne bloquée désignent l'air, le distributeur ou l'étagement du vérin.

Le point le plus souvent mal compris est que la pompe fournit le travail dans les deux sens. Ce n'est pas le cas : la benne descend par son propre poids à travers le distributeur, de sorte que les pannes d'abaissement se situent dans le distributeur et l'étagement, pas dans la pompe. Faites correspondre le type de vérin à la benne et au site, et non au nom du modèle ; gardez l'huile propre et au bon niveau ; et laissez le manuel du camion et l'état de l'huile — et non un chiffre fixe — fixer l'intervalle d'entretien. Ces trois habitudes maintiennent le circuit de basculement prévisible en service intensif.
