Les dimensions d'un camion benne HOWO ne se résument pas à un seul chiffre : elles changent selon la configuration de châssis, et chaque configuration présente une longueur hors tout, une largeur hors tout, une hauteur hors tout, un empattement et une taille de benne différents. Les acheteurs cherchent généralement une seule valeur de « taille », mais la largeur autorisée sur route, le gabarit de passage du chantier et le volume intérieur de la benne sont trois mesures distinctes qui évoluent rarement ensemble. Ce guide présente les dimensions d'un camion benne HOWO selon la configuration — 4×2, 6×4, 8×4 et versions tout-terrain — afin que vous puissiez assortir le camion aux routes qu'il parcourt et aux matériaux qu'il transporte. Les chiffres ci-dessous correspondent à des plages typiques publiées ; vérifiez les valeurs exactes de chaque modèle dans son plan coté avant de vous décider.

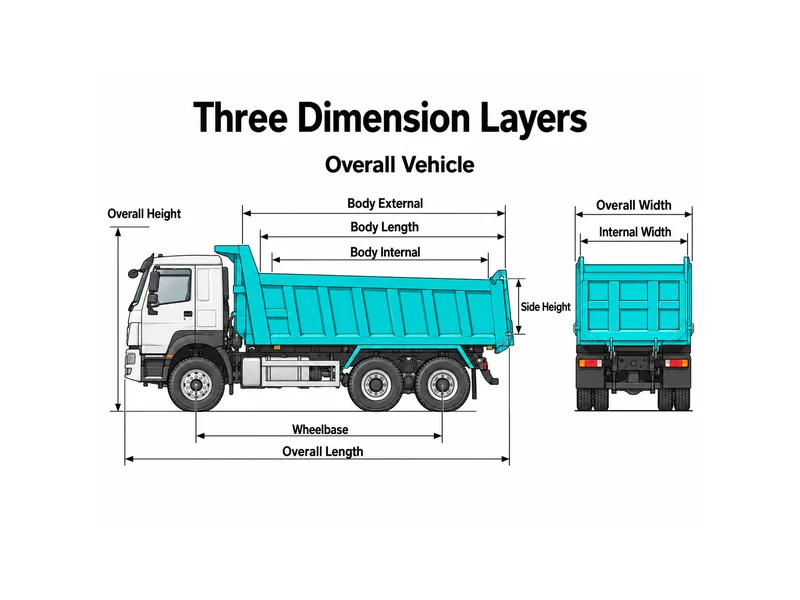

Lire les trois niveaux de dimensions d'un camion benne HOWO
Trois niveaux de dimensions répondent à trois questions différentes, et les confondre est l'erreur de caractéristiques techniques la plus courante dans cette catégorie. Les dimensions hors tout (longueur × largeur × hauteur de l'ensemble du véhicule) déterminent si le camion passe sur la route et sur le site. Les dimensions extérieures de la benne déterminent la silhouette du camion une fois la benne montée et sa hauteur au basculement. Les dimensions intérieures de la benne déterminent la quantité de matériau qui tient réellement. Une « benne de 5.6 m » annoncée correspond à une longueur de benne intérieure ou extérieure, pas à la longueur hors tout du camion, et une largeur de 2.5 m annoncée décrit généralement l'ensemble du véhicule, pas la largeur intérieure de la benne.

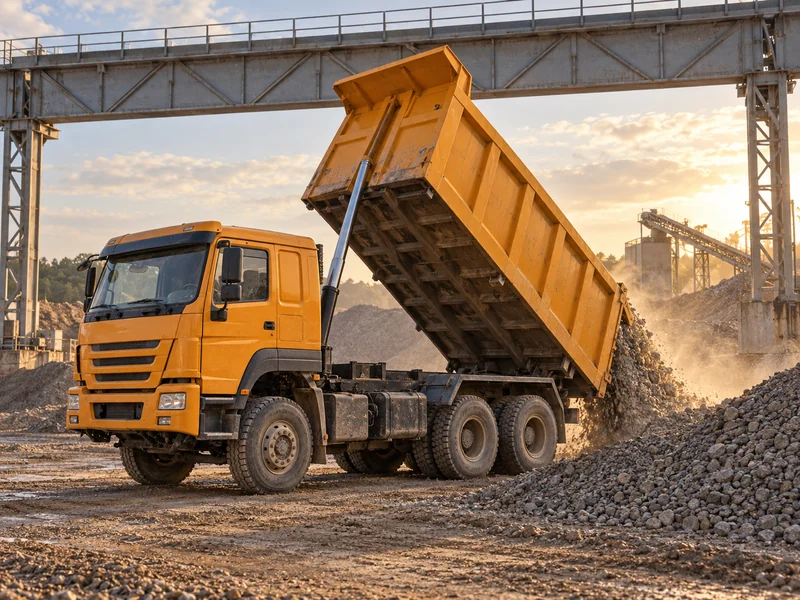

La hauteur hors tout dépend aussi du fait que la benne soit abaissée ou relevée. Les bennes de camion benne HOWO se relèvent jusqu'à un angle de basculement d'environ 45 degrés, si bien que le même camion est bien plus haut benne à fond qu'à l'arrêt. C'est cette hauteur relevée, et non la hauteur de circulation, qui doit dégager les auvents, les convoyeurs, les portiques et les lignes aériennes au point de déchargement. La valeur benne à fond est propre au modèle : elle varie avec la longueur de benne, le point d'articulation, la géométrie hydraulique, la hauteur de châssis et l'état de charge. Relevez-la dans l'enveloppe de basculement ou le plan coté du modèle, et vérifiez-la là où le camion décharge réellement.

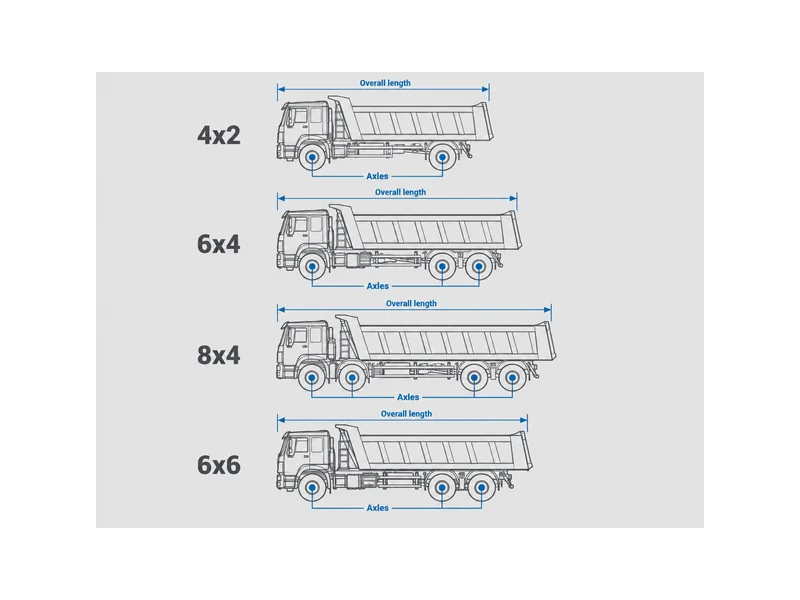

Dimensions hors tout selon la configuration de châssis
La taille hors tout évolue avec le nombre d'essieux : le moyen le plus rapide de cerner les dimensions est donc de fixer d'abord la configuration. Les versions plus légères 4×2 sont les plus courtes et sont destinées aux travaux serrés sur route, et le 6×4 est la configuration de transport standard. Un 8×4 ajoute de la longueur et un empattement plus long pour le volume, tandis que le tout-terrain 6×6 échange un peu de tenue routière contre de la garde au sol. Le tableau donne des plages typiques publiées pour comparer ce qui est comparable, avec un exemple de constructeur lorsqu'un chiffre précis est utile. Considérez ces plages comme des points de départ et consultez le plan coté exact du modèle que vous retiendrez.
| Paramétrage | Longueur × largeur × hauteur hors tout (typique) | Empattement (typique) | Longueur de benne courante | Volume de benne (typique) | Plage de charge utile |
|---|---|---|---|---|---|
| 4×2 (léger) | longueur hors tout la plus courte ; essieu moteur unique ; largeur d'environ 2.5 m (confirmer L et H selon le modèle) | plus court, essieu moteur unique | plus petit (à confirmer selon le modèle) | plus petit | plage inférieure (à confirmer selon le modèle) |
| 6×4 (standard) | longueur d'environ 7.5-8.5 m, largeur d'environ 2.5 m, hauteur d'environ 3.0-3.5 m (à vide) | ~3.8-4.2 m | ~5.6-6.2 m | ~12-20 m3 | ~20-30 t |
| 8×4 (grand volume) | plus long et plus haut que le 6×4 ; un modèle OEM annonce 9,800 x 2,550 x 3,450 mm (exemple d'un seul modèle) | ~5.2-5.8 m (un modèle : 3,200 + 1,350 mm) | ~6.8-7.6 m | ~20 m3 et plus (un modèle : 22 m3) | ~30-40 t |
| 6×6 (tout-terrain) | benne plus courte, garde au sol plus élevée | configuration robuste | plus court | plus petit | limité par le terrain |
4×2 et versions plus légères
Ce sont les sites exigus, et non le tonnage, qui justifient le choix d'un 4×2. En limitant la longueur hors tout, son châssis plus court et son essieu moteur unique facilitent son placement dans les parcelles urbaines et les cours, au prix du volume de benne et de la charge utile. Lorsque l'espace de manœuvre est la contrainte déterminante, c'est généralement le gabarit compact d'un camion benne HOWO 4X2 ou d'un camion benne HOWO de 10 tonnes qui motive ce choix. Confirmez la charge utile nominale du modèle précis et vérifiez le rayon de braquage par rapport à votre portail le plus étroit, et pas seulement la longueur hors tout.

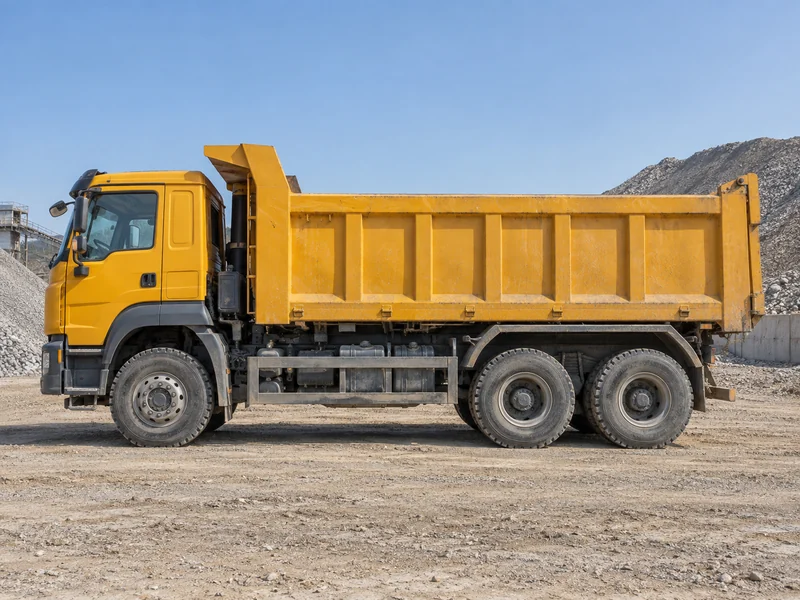

6×4 — la configuration de transport standard
Les flottes retiennent le 6×4 comme compromis entre volume et accessibilité ; ses chiffres servent donc de référence pour toute la catégorie. La longueur hors tout se situe couramment entre environ 7.5 et 8.5 m, et la largeur reste proche de 2.5 m. La hauteur à vide se situe autour de 3.0 à 3.5 m, sur un empattement d'environ 3.8 à 4.2 m. Une benne de 6×4 souvent citée mesure environ 5,600 x 2,300 x 1,500 mm, avec un plancher et des ridelles souvent d'environ 8 mm et 6 mm. Si votre matériau est dense et les routes normales, les dimensions d'un camion benne HOWO 6X4 constituent la base de comparaison pour tout le reste.
8×4 et versions tout-terrain
La charge et le nombre d'essieux dictent le 8×4 : un second essieu directeur lui permet de porter une benne plus longue et de plus grand volume, c'est donc la configuration à lire lorsque le volume fixe les caractéristiques techniques. Pour une référence à un seul modèle, un 8×4 publié par Sinotruk annonce des dimensions hors tout d'environ 9,800 x 2,550 x 3,450 mm, une benne de 22 m3 et un empattement de 3,200 + 1,350 mm — un seul modèle, pas un chiffre pour toute la gamme. Dans cette configuration, les bennes d'environ 6.8 à 7.6 m sont courantes, et les charges utiles atteignent la zone de 30 à 40 t là où la réglementation locale sur la charge à l'essieu le permet. Pour les terrains accidentés, un camion benne HOWO 8X4 lourd ou un camion benne HOWO 6X6 à garde au sol élevée échange de la longueur de benne contre de la garde au sol et de l'angle d'attaque ; lisez donc ces deux chiffres en même temps que la taille de la benne.

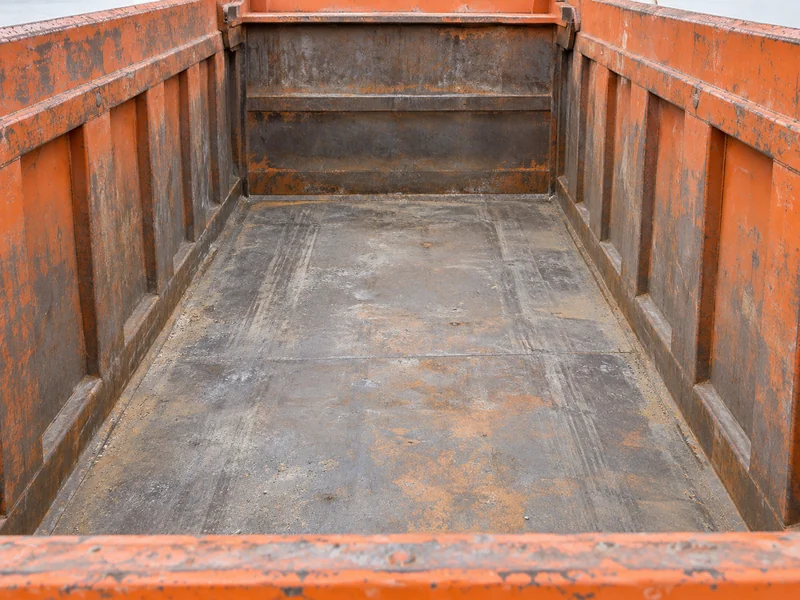

Dimensions de la benne et volume de chargement
C'est le volume de benne en mètres cubes, et non la longueur hors tout, qui indique la quantité de matériaux en vrac transportée par un trajet. Les bennes de camion benne HOWO courantes sont proposées autour de 12, 16 et 20 m3 ; un modèle 8×4 annonce 22 m3, et les bennes surélevées ou renforcées tout-terrain peuvent dépasser 30 m3. La largeur intérieure est généralement proche de 2.3 m et la hauteur de ridelles se situe souvent entre 1.5 et 1.8 m. C'est pourquoi deux camions ayant le même encombrement au sol peuvent différer fortement en capacité dès que la hauteur des ridelles change.
Le volume arasé et le volume bombé sont deux valeurs différentes, et la capacité annoncée correspond souvent au volume bombé. Le volume arasé correspond au matériau à niveau des ridelles supérieures ; le volume bombé suppose une charge en tas selon l'angle de talus naturel du matériau. Pour un matériau dense et fluide, vous atteindrez la limite de poids avant la ligne d'arasement, si bien que la valeur en volume bombé surestime ce que vous pouvez transporter légalement. Vérifiez si un chiffre en m3 correspond au volume arasé ou au volume bombé avant de dimensionner votre flotte sur cette base.
Convertir le volume de benne en charge utile
La charge utile est déterminée par la masse volumique apparente du matériau et par la limite de poids légale ; les mètres cubes seuls ne donnent donc jamais le tonnage. Une benne de 20 m3 transporte des poids très différents selon qu'il s'agit de sable, de granulats humides, de roche concassée ou de terre végétale, car chacun a une masse volumique apparente différente. Avec un matériau léger, la benne se remplit avant que les essieux ne soient chargés ; avec un matériau lourd, les essieux atteignent leur limite avant que la benne ne soit pleine. Les plages de charge utile publiées, d'environ 20 à 30 t pour les 6×4 et de 30 t à 40 t pour les 8×4, supposent le poids total autorisé en charge et les limites de charge à l'essieu du marché d'exploitation, et non une charge illimitée.
Surcharger une benne correctement dimensionnée est un risque réel lorsque les acheteurs choisissent selon le volume et chargent selon le poids. Si le matériau est dense, la solution pratique consiste à faire rouler la benne à moitié pleine pour rester sous le PTAC, et à vérifier les règles de charge à l'essieu applicables là où le camion circule. La variable est la masse volumique, l'impact est la charge légale et structurelle, et la vérification est un simple contrôle. Le tonnage cible divisé par la masse volumique apparente du matériau donne le volume utile réellement nécessaire, souvent inférieur au volume de benne du catalogue.
Adapter les dimensions aux routes et aux chantiers
Ce sont la largeur et la hauteur hors tout, et non le volume de benne, qui déterminent si le camion est autorisé sur route et peut atteindre le chantier. Les camions benne HOWO ont généralement une largeur hors tout proche de 2.5 m, ce qui les maintient dans les limites de largeur routières courantes sur de nombreux marchés. La hauteur hors tout, la hauteur de basculement, le rayon de braquage et la garde au sol sont les valeurs qui font échouer un site lorsqu'on les néglige. La garde au sol se situe souvent autour de 300 à 400 mm et le rayon de braquage autour de 8 à 9 m sur les versions standard. Les deux varient avec la configuration et les pneus ; considérez-les donc comme des éléments à confirmer, et non comme des valeurs fixes.
Faites correspondre la contrainte au chiffre avant de comparer la capacité. Si les portails et les voies sont étroits, la longueur hors tout et le rayon de braquage excluent les versions 8×4 plus longues, quel que soit leur avantage en volume. Si le point de déchargement se trouve sous des structures, c'est la hauteur de basculement qui décide du camion, pas la hauteur de circulation. Si le transport traverse un terrain accidenté, la garde au sol et l'angle d'attaque comptent plus qu'un mètre cube supplémentaire. Confirmez chaque dimension déterminante par rapport à l'itinéraire réel et au point de déchargement, car un camion conforme à la fiche technique peut encore échouer dans les cent derniers mètres du chantier. Cet article traite des dimensions physiques et ne couvre pas les prix, la classe d'émissions ni l'homologation, qui suivent leurs propres règles selon les marchés.
Conclusion
Pour dimensionner un camion benne HOWO, fixez les contraintes dans l'ordre, plutôt que de rechercher la plus grande benne. Commencez par les limites strictes imposées par l'itinéraire et le chantier — largeur autorisée sur route, hauteur en circulation et hauteur de basculement, rayon de braquage et garde au sol — car elles excluent des configurations entières avant même que le volume n'entre en jeu. Choisissez ensuite la configuration — 4×2, 6×4, 8×4 ou 6×6 — qui respecte ces limites, puis seulement comparez le volume de benne et les dimensions intérieures au tonnage que produit réellement votre matériau le plus dense. Le chiffre le plus souvent oublié est la dimension intérieure de la benne par rapport au chargeur ou à la palette qui l'alimente, ainsi que la hauteur de basculement au point de déversement. Vérifiez ces deux points sur le plan coté du modèle avant de commander : le camion livré correspondra alors au travail réel, et non à la brochure.
Questions fréquentes
Quelles sont les dimensions d'un camion benne HOWO ?
Les dimensions hors tout dépendent de la configuration. Un 6×4 courant est le point de référence de la catégorie, les versions plus légères 4×2 sont plus courtes, et les versions 8×4 sont les plus longues et de plus grand volume. Comme les bennes et les empattements varient au sein de chaque configuration, utilisez le tableau comparatif ci-dessus pour les plages typiques et consultez le plan coté exact du modèle précis que vous retiendrez.
Combien de mètres cubes fait la benne d'un camion benne HOWO ?
Les bennes de camion benne HOWO courantes sont proposées autour de 12, 16 et 20 m3, un modèle 8×4 annonçant 22 m3 et les bennes tout-terrain surélevées dépassant 30 m3. Vérifiez si un chiffre annoncé correspond au volume arasé ou au volume bombé, car la capacité en volume bombé suppose une charge en tas et surestime ce qu'un matériau dense peut transporter légalement.
Quelle est la largeur d'un camion benne HOWO ?
La largeur hors tout se situe généralement autour de 2.5 m, ce qui maintient la plupart des camions benne HOWO dans les limites de largeur routière courantes, tandis que la largeur intérieure de la benne est généralement plus proche de 2.3 m. Il s'agit de deux mesures distinctes : la valeur de 2.5 m détermine la conformité routière, et la largeur intérieure plus étroite détermine comment le matériau et le matériel de chargement s'ajustent.
Quelle est la différence entre les dimensions intérieures de la benne et les dimensions hors tout du camion ?
Les dimensions hors tout décrivent l'ensemble du véhicule pour l'adaptation à la route et au chantier, tandis que les dimensions intérieures de la benne décrivent l'espace de chargement pour la capacité. Une valeur de 5,600 mm correspond généralement à une longueur de benne, et non à la longueur hors tout du camion, et la largeur intérieure est plus étroite que la largeur hors tout. Déterminez l'accès routier à partir des dimensions hors tout et la capacité à partir des dimensions intérieures et du volume de la benne.
Un camion benne HOWO 8×4 est-il plus grand qu'un 6×4 ?
Oui. Un 8×4 est plus long et de plus grand volume qu'un 6×4, avec un empattement plus long et des bennes dont la longueur est généralement proche de 6.8 à 7.6 m. Il transporte plus de matériaux mais nécessite plus d'espace pour manœuvrer ; un 6×4 est donc souvent préférable sur les chantiers exigus, même si le 8×4 l'emporte en volume.
