Les grues mobiles sur camion HOWO soulèvent généralement d'environ 2 tonnes à 20 tonnes ou plus, les modèles de 8, 10, 12 et 16 tonnes figurant parmi les plus courants sur les chantiers. Ce tonnage affiché est une capacité nominale maximale mesurée à un rayon de travail court et défini et avec une configuration de flèche donnée ; ce n'est pas un poids fixe que la grue peut lever partout dans sa plage. Le chiffre qui compte sur le chantier est ce que la grue peut soulever à votre rayon et à votre longueur de flèche réels, une fois le crochet et l'élingage déduits. Ce chiffre est presque toujours inférieur au nom du modèle.
Les sections ci-dessous expliquent comment la capacité nominale est définie pour les grues mobiles sur camion HOWO, quelles variables la font augmenter ou diminuer, et comment lire l'abaque de charge qui les relie. Ce guide ne traite pas des grues à tour fixes ni des grues mobiles tout-terrain, dont la capacité est évaluée selon une autre base.
Les grues mobiles sur camion HOWO et ce que signifie la « capacité nominale »
La capacité nominale est la charge maximale certifiée par le fabricant qu'une grue mobile sur camion peut soulever dans un ensemble de conditions donné ; ce n'est pas un poids fixe unique. Chaque grue HOWO associe un châssis de camion à une flèche montée sur une couronne de rotation, et la capacité nominale suppose toujours un rayon de travail, une longueur de flèche, un angle de flèche et une configuration de stabilisateurs donnés. Modifiez l'un de ces paramètres et la charge admissible change avec lui.
Deux limites de capacité sous-tendent chaque valeur indiquée. L'une est la stabilité, le point où la charge commencerait à faire basculer la grue ; l'autre est la résistance structurelle, le point où la flèche ou des composants seraient surcontraints. La capacité publiée pour une position donnée est la plus faible des deux. Une grue dont la charge est proche de sa base est généralement limitée par la structure, tandis que la même grue à grand rayon est limitée par le basculement.
Les grues mobiles sur camion existent aussi avec deux styles de flèche courants qui influent sur le comportement de la capacité. Les flèches droites (télescopiques) s'allongent pour gagner en hauteur et en portée et sont plus simples à caractériser sur toute une plage, tandis que les flèches articulées (à genouillère) se replient pour les espaces restreints et échangent une partie de la portée contre la maniabilité. Aucun style ne change la règle fondamentale : le tonnage nominal est un point d'ancrage, et la valeur de travail dépend de la configuration de la grue pour le levage.
Facteurs qui modifient la capacité de levage d'une grue HOWO
Le rayon de travail est la principale raison pour laquelle une grue ne peut pas soulever son tonnage nominal partout. Le rayon est la distance horizontale entre l'axe de rotation de la grue et le crochet, et la capacité chute fortement à mesure que cette distance augmente, car l'effet de levier de la charge sur la machine s'accroît. Une grue peut n'être nominale à son plein tonnage que dans les quelques mètres autour de sa base et ne porter qu'une fraction de ce tonnage à l'extrémité de sa portée. Cette relation inverse explique pourquoi le rayon de travail des grues mobiles sur camion HOWO se planifie en même temps que la capacité, et non après coup.
La longueur de flèche et l'angle de flèche déterminent ensemble ce rayon. Allonger la flèche allonge le chemin de la charge et réduit la capacité, tandis qu'augmenter l'angle de flèche ramène la charge vers la machine et récupère de la capacité. Une flèche courte et fortement inclinée est la configuration qui permet à une grue d'approcher sa capacité nominale maximale ; une flèche longue et peu inclinée est celle où la capacité chute le plus vite.

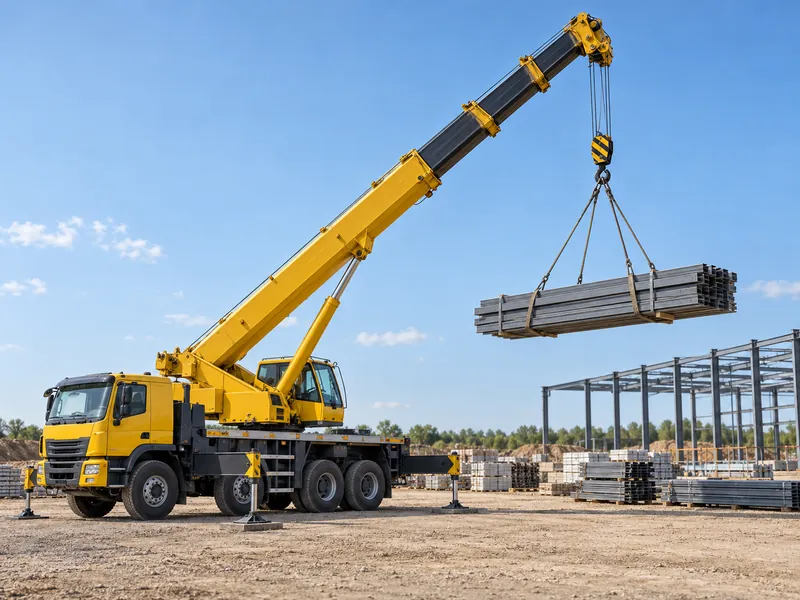

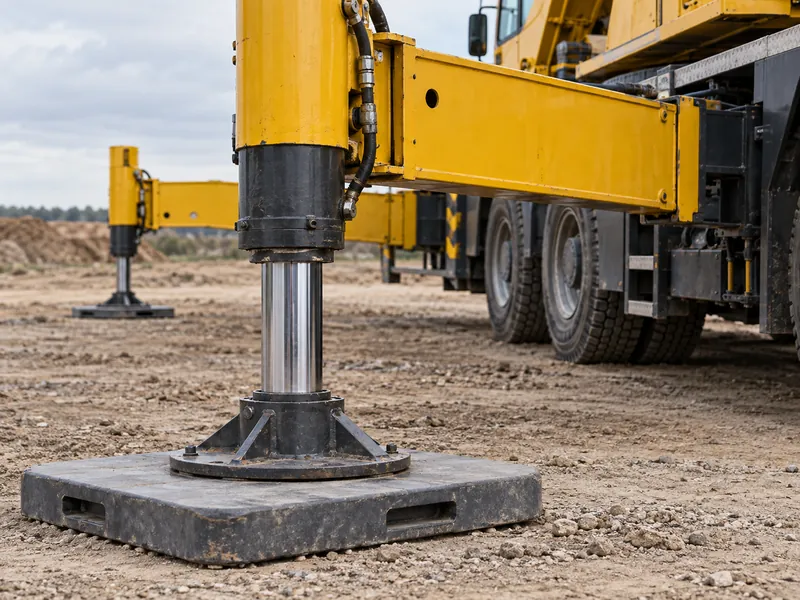

Le déploiement des stabilisateurs et le contrepoids établissent la base de stabilité avant même le début du levage. Des stabilisateurs entièrement déployés élargissent la surface d'appui et ouvrent la partie haute de l'abaque de charge, tandis qu'un déploiement partiel ou d'un seul côté peut réduire sensiblement la capacité disponible. Le contrepoids équilibre le moment de renversement de la charge ; l'abaque utilisée doit donc correspondre au contrepoids réellement monté.
Les conditions du sol et la maîtrise de la charge déterminent si la valeur nominale tient en pratique. Un sol meuble, irrégulier ou non vérifié réduit la capacité effective, car les stabilisateurs peuvent s'enfoncer et faire perdre son horizontalité à la grue, et les effets dynamiques tels que le vent, le balancement de la charge et le chargement latéral érodent tous la marge. Les variables suivantes doivent être confirmées avant tout levage :
- Rayon de travail et longueur de flèche pour le levage prévu
- Angle de flèche et colonne correspondante de l'abaque de charge
- Extension des stabilisateurs et configuration du contrepoids
- Portance du sol sous chaque patin de stabilisateur
- Vent et tout risque de balancement ou de chargement latéral de la charge
Comment lire l'abaque de charge d'une grue mobile sur camion HOWO

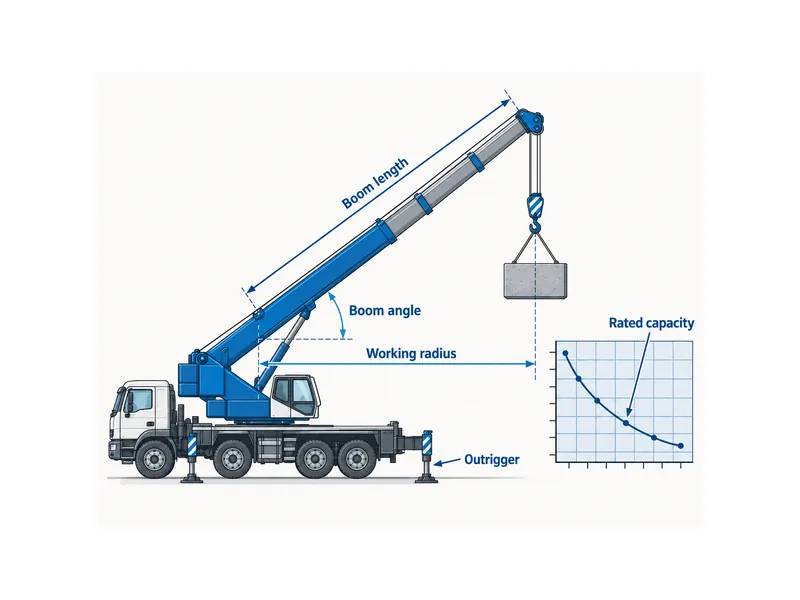

L'abaque de charge est l'outil qui convertit un tonnage nominal en poids que la grue peut réellement soulever pour votre levage. Sur une abaque typique, la colonne de gauche indique le rayon de travail, la ligne du haut la longueur de flèche, et chaque case à leur intersection donne la capacité brute pour cette combinaison, l'angle de flèche étant souvent indiqué entre parenthèses. C'est en descendant et en parcourant les colonnes jusqu'à votre rayon et votre longueur de flèche prévus que vous trouvez la limite réelle ; le nom du modèle seul ne vous le dira pas.
La capacité brute n'est jamais la valeur sur laquelle on élingue, car il faut déduire les accessoires. La relation de travail est simple : capacité brute moins le poids de la moufle, des élingues, des barres de répartition et de tout autre élingage égale la charge nette que vous pouvez soulever en toute sécurité. Omettre cette déduction est l'une des causes les plus fréquentes de dépassement de capacité, l'opérateur croyant que l'abaque indiquait autre chose.
Les informations sur la capacité nominale relèvent aussi d'une exigence de conformité, et pas seulement des bonnes pratiques. Selon OSHA 29 CFR 1926.1417, une grue ne doit pas être utilisée au-delà de sa capacité nominale, et l'abaque de charge, les instructions d'utilisation et le manuel doivent rester à la disposition de l'opérateur dans la cabine. Les données de capacité nominale elles-mêmes, selon 29 CFR 1926.1433, doivent couvrir les rayons, angles de flèche, longueurs de flèche et configurations approuvés par le fabricant. Elles doivent aussi donner des valeurs distinctes pour les configurations de stabilisateurs et de contrepoids. Lire l'abaque correspondant à votre configuration exacte est donc à la fois la méthode sûre et la méthode exigée pour planifier un levage.
Capacité de levage selon les modèles de grues HOWO
Les grues mobiles sur camion HOWO couvrent environ 2 à 20 tonnes et plus, et adapter le modèle au travail consiste à faire correspondre la capacité à votre rayon de travail, pas seulement au tonnage affiché. Les paliers de tonnage ci-dessous reflètent les applications courantes de chaque gamme ; considérez-les comme des points de départ à vérifier sur l'abaque de charge, car la même grue fournit moins à mesure que le rayon augmente.
| Tonnage nominal | Utilisation courante | À vérifier |
|---|---|---|
| 8 tonnes | Construction légère, petits équipements et manutention de matériaux sur des sites urbains exigus | Si la charge reste à portée au rayon court que suppose la capacité nominale |
| 10 tonnes | Cours logistiques et construction de petite à moyenne envergure, manutention de murs et de panneaux | Capacité au rayon intermédiaire réellement utilisé pour la plupart des manutentions |
| 12 tonnes | Installation d'équipements d'usine et matériaux de construction plus volumineux dans des projets de taille moyenne | Longueur de flèche et angle nécessaires pour maintenir le levage dans les limites de l'abaque |
| 16 tonnes | Charges industrielles plus lourdes et éléments de structure plus volumineux tels que les fermes de toiture | Configuration des stabilisateurs et du sol, car les paliers supérieurs exigent une base plus large et plus ferme |
Choisir entre ces paliers est une décision de capacité et de portée, pas de tonnage seul. Si la plupart de vos levages se font à grand rayon, un modèle de capacité nominale supérieure garde une valeur nette confortable, tandis que des levages courts et lourds près de la base peuvent être assurés par une grue plus petite. Ce compromis est au cœur du choix du bon modèle de grue : comparez l'abaque de charge de chaque candidat au rayon que vos levages utilisent réellement, et non son tonnage affiché.
Rester dans les limites de la capacité nominale sur le chantier
Rester dans les limites de la capacité nominale commence par le calcul de la charge réelle et sa lecture sur l'abaque correcte, avant que la flèche ne bouge. Les opérateurs doivent connaître le poids de la charge et de son élingage, confirmer le rayon et la configuration de flèche, et vérifier que les stabilisateurs et le contrepoids correspondent à l'abaque utilisée. La surcharge est ce qui provoque l'instabilité et le basculement ; la limite nominale est donc traitée comme un plafond absolu, et non comme un objectif.
La formation et la certification des grutiers sont ce qui rend ces vérifications fiables plutôt que supposées. Un grutier formé comprend le calcul de charge, les commandes par signaux, l’effet des facteurs dynamiques et la réaction d’urgence si un levage tourne mal. C’est pourquoi l’aptitude à utiliser correctement une grue mobile sur camion HOWO est indissociable de sa capacité nominale. L’inspection quotidienne avant levage des composants porteurs fait partie de la même routine.
Une maintenance qui préserve la fiabilité de la capacité nominale
Une maintenance régulière est ce qui permet à une grue d’atteindre sa capacité nominale en toute sécurité dans la durée. Les câbles, les crochets et le circuit hydraulique supportent directement la charge ; les inspecter selon un calendrier fixe et remplacer les pièces usées ou endommagées avant la défaillance constitue la base d’un levage fiable. Une grue dont la capacité nominale est annoncée pour un tonnage donné mais qui fonctionne avec des composants dégradés ne dispose plus de la marge que suppose l’abaque de charge.
Adapter la maintenance à la capacité nominale est le point pratique. L’inspection des composants de levage à intervalle fixe, le remplacement rapide des pièces usées et l’attention du grutier aux premiers signes d’usure maintiennent la capacité réelle d’une grue en accord avec ce que promet son abaque de charge.
Conclusion
Une grue mobile sur camion HOWO n’a pas une capacité de levage fixe ; elle fonctionne selon une courbe de capacités que décrit l’abaque de charge. Le nom du modèle indique le maximum dans des conditions idéales, à rayon court et avec un stabilisation complète. La valeur qui régit un levage réel est la capacité nette à votre rayon de travail, longueur de flèche et configuration de stabilisateurs, après déduction de l’élingage. La notion la plus souvent mal interprétée est précisément cet écart : une grue de « 12 tonnes » n’est pas une grue qui soulève 12 tonnes n’importe où. Consultez l’abaque correspondant à votre configuration, vérifiez le sol et l’élingage, et le tonnage nominal devient une donnée de planification fiable plutôt qu’une estimation.
Questions fréquentes
Quelle est la capacité de levage des grues mobiles sur camion HOWO ?
Les grues mobiles sur camion HOWO vont généralement d’environ 2 tonnes à 20 tonnes ou plus, selon le modèle et la configuration. Le tonnage nominal s’applique à un rayon court et à une configuration de flèche précis ; le poids que vous pouvez soulever à un rayon plus grand ou avec une flèche plus déployée est donc inférieur et doit être lu dans l’abaque de charge.
Une grue HOWO de 12 tonnes soulève-t-elle vraiment 12 tonnes à n’importe quel rayon ?
Non : une capacité nominale de 12 tonnes est le maximum à un rayon court et une configuration de flèche définis, et non sur toute la plage de travail. Lorsque la charge s’éloigne ou que la flèche se déploie, la capacité diminue ; la charge admissible à votre rayon réel provient donc de l’abaque de charge, et non du nom du modèle.
Quelle est la différence entre la capacité brute et la capacité nette d’une grue ?
La capacité brute est la valeur indiquée dans l’abaque de charge pour un rayon et une longueur de flèche donnés, tandis que la capacité nette est ce qui reste après déduction de la moufle, des élingues et des autres accessoires d’élingage. On élingue selon la valeur nette, car c’est la charge réelle que la grue peut soulever en toute sécurité dans cette configuration.
Comment choisir la bonne capacité de grue HOWO pour un chantier ?
Adaptez la capacité au poids de la charge à votre rayon de travail, et non seulement au levage le plus lourd. Confirmez le rayon et la portée nécessaires à vos levages, ajoutez le poids de l’élingage, puis choisissez un modèle dont l’abaque de charge présente encore une marge de capacité à cette position, et non un simple nom qui dépasse la charge.
Pour en savoir plus
- OSHA 29 CFR 1926.1417 — Utilisation — réglementation fédérale des États-Unis. Elle stipule que les grues ne doivent pas être utilisées au-delà de leur capacité nominale et que l’abaque de charge doit rester disponible dans la cabine, ce qui confirme les limites de capacité nominale évoquées ci-dessus.
- OSHA 29 CFR 1926.1433 — Conception, construction et essais — réglementation fédérale des États-Unis. Elle définit ce que doivent couvrir les informations de capacité nominale, notamment les rayons, les angles de flèche, les longueurs et des capacités distinctes pour les stabilisateurs et le contrepoids.
- ASME B30.5 — Grues mobiles et grues sur voie — norme de sécurité industrielle. Elle couvre les abaques de charge, la stabilité, l’inspection et l’utilisation des grues mobiles et des grues montées sur camion.
