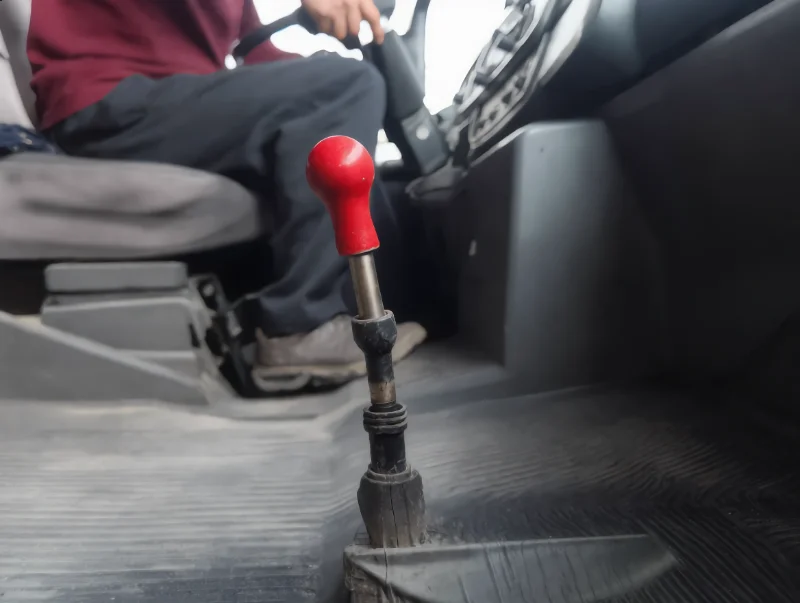

Un levier de vitesses de camion shacman est l’entrée côté cabine d’un système de commande de passage de vitesses dont l’architecture varie selon la boîte de vitesses. Sur les transmissions multi-plages, la plage haute-basse peut être présélectionnée au niveau du bouton ou par une vanne pneumatique dans le mécanisme à distance situé à l’extérieur de la cabine. Vérifiez quel arrangement un camion utilise avant de commander un bouton, un corps à levier ou un ensemble complet. Quatre éléments déterminent le choix : le code complet du modèle de transmission, l’architecture de commande, la configuration de la cabine et de la direction, ainsi que le numéro sur la pièce à remplacer. Les symptômes la rétrécissent davantage, car le chemin de la grille mécanique et le chemin de la portée pneumatique échouent indépendamment.
Ce que le levier de vitesses du camion Shacman contrôle réellement
Un contrôle de vitesse Shacman est composé de trois ensembles vendus séparément — le bouton, le corps de levier et la tringlerie vers la boîte de vitesses — et lequel a lâché dépend de l’emplacement de la soupape de plage.
Le corps à leviers pivote sur un siège sur le sol de la cabine ou sur une tour, et transmet le mouvement de la main à travers la tringlerie vers les rails de changement de vitesse dans la boîte principale. Ce chemin est purement mécanique. Tout ce qui ne va pas avec elle apparaît comme une position ou un effort : jouer au pivot, positions vagues de la porte, résistance dans un même plan de la porte.
Le changement de portée ne suit pas cette voie. Sur les transmissions avec une section auxiliaire derrière la boîte principale, l’air décale la portée, et le changement ne s’effectue que lorsque la boîte principale passe au neutre. La vanne qui le commande peut se placer au levier, accessible comme un interrupteur sous la main du conducteur. Il peut également être placé dans le mécanisme de la télécommande, avec seulement du câblage ou une conduite d’air menant à la cabine.
Deux systèmes partagent une seule poignée. Ils tombent en panne indépendamment et sont achetés en pièces différentes.
Le nombre d’équipement sert plutôt que les réponses. Dix, douze et seize vitesses avant indiquent normalement une section de portée auxiliaire, et donc un circuit pneumatique quelque part dans le commandement. Le décompte ne dit rien sur l’emplacement de la vanne de ce circuit.
Identifier l’architecture de contrôle de décalage avant tout autre chose

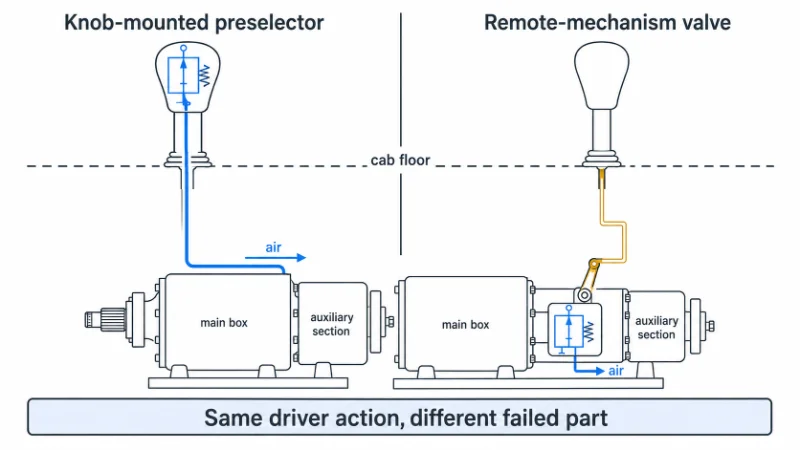

L’emplacement de la valve de plage détermine quelles parties d’un contrôle de changement Shacman peuvent être achetées seules, et c’est le véhicule qui détermine cet emplacement, pas le nombre de vitesses ni le badge de série.
| Architecture | Où la portée est commandée | Ce qu’est | Ce qu’un remplacement de poignée peut réparer | Comment l’identifier sur le camion |
|---|---|---|---|---|
| Présélecteur intégré au bouton | Vanne intégrée au bouton | Composant pneumatique en état de marche | Défauts de la gamme attribués à cette valve, ainsi que marquage de la poignée et de la vanne | La conduite d’air remonte à l’intérieur ou le long de l’axe du levier |
| Vanne à commande à distance | Vanne située dans le mécanisme de changement de vitesse à l’extérieur de la cabine | Une poignée portant le motif de la vanne | Marquage de la poignée et de la position de la vanne uniquement | Seul le câblage ou une ligne de commande parvient jusqu’à la cabine ; la vanne est située du côté de la boîte de vitesses |
| Sélecteur | Unité de contrôle, via des actionneurs | Un dispositif d’entrée plutôt qu’un contrôle | Rien de mécanique ; l’appareil est diagnostiqué, pas jugé au toucher | Un connecteur électrique à la base au lieu d’une liaison ou d’une ligne d’air |
Les preuves côté conducteur ne sépareront pas les deux dispositifs mécaniques, et c’est là que la plupart des annonces se trompent. Les procédures de passage de vitesses publiées pour ces familles de boîtes suivent un ordre : sélectionner d’abord la plage, puis embrayer et passer le levier au point mort, et laisser la section auxiliaire effectuer le changement. Cette séquence est identique selon l’architecture utilisée. Donc, la façon dont le camion passe les vitesses, la sensation à la poignée et le symptôme rapporté par le conducteur sont tous cohérents avec les deux.
Seule la ligne d’air les distingue. Suivez-le depuis la base du levier et voyez s’il se termine à l’arbre ou s’il quitte la cabine vers un carter sur la boîte de vitesses.
Commandez un bouton à la supposition au lieu de suivre cette ligne, et le résultat habituel est une pièce qui s’adapte au filetage et ne fait rien pour le défaut. La vanne qui a lâché n’a jamais été dans le bouton.
La boîte de vitesses d’abord, le modèle du camion ensuite : ce qui décide de l’installation
L’installation d’un contrôle de levier de vitesses Shacman suit la transmission et la cabine dans laquelle elle se trouve, pas le badge de série, et le code de marque marque le modèle contient la majeure partie de ce dont travaille un fournisseur.
Shaanxi Fast Auto Drive, qui fournit les transmissions sur la plupart de ces châssis, publie une clé pour ses propres codes de modèle. Le chiffre initial indique le nombre de rapports avant et les chiffres du milieu indiquent une classe de couple. Les lettres indiquent la construction : fonctionnement manuel mécanique, distance centrale dans la section auxiliaire, engrenages hélicoïdaux, disposition des doubles arbres de contre-arbre, et si des synchroniseurs sont installés. Lisez les variantes suffixées et spéciales sur la version du document qui les couvre, et non sur un code similaire.
Aucun de ces caractères ne décrit la tour de vitesse, la hauteur du sol de la cabine, le mécanisme de la télécommande ou le côté assis par le conducteur. Le code est nécessaire et pas suffisant. Deux boîtes de vitesses dans différentes catégories de couple peuvent partager un contrôle de vitesse, et un modèle de boîte de vitesses en deux configurations de cabine peut en nécessiter deux différents. Un devis basé uniquement sur le code de la boîte de vitesses est un point de départ, pas une confirmation.
Deux variables précèdent le reste. Le premier est le modèle de transmission complet avec suffixe, qui décide si une section auxiliaire existe et donc quelle famille de pièces s’applique. La seconde est l’architecture de contrôle, car une erreur n’apparaît qu’une fois la pièce dans la cabine. La longueur du jet, la forme et le décalage du bouton sont des préférences, révisables plus tard à petit coût, c’est pourquoi ils sont plus bas dans la liste.
Confirmez ces éléments avant de comparer une partie :
| Confirmez | Pourquoi il décide de l’issue | Où le lire |
|---|---|---|
| Code modèle complet de transmission, suffixe inclus | Établit l’existence d’une section auxiliaire, et donc quelle famille de parties s’applique | Plaque nominative de boîte de vitesses, pas de paperasse |
| Numéro de châssis ou TV | Ouvre le dossier de fabrication derrière ce camion | Plaque du véhicule ou documents du véhicule |
| Emplacement de la vanne de régulation | Détermine si le remplacement d’un bouton peut permettre de résoudre un dysfonctionnement de la cuisinière | Suivez le parcours de la conduite d’air à partir de la base du levier |
| Motif de grilles et position | Les interfaces mécaniques peuvent correspondre tandis que la logique de la porte diffère | Comptez les positions des portes dans la cabine |
| Type de cabine et côté | Décalage des leviers, position du support et itinéraire | Le camion lui-même |
| Nombre de lignes aériennes, position des ports et filetage | Des ports désassortis empêchent un contrôle pneumatique de sceller | L’ancienne partie |
| Numéro complet sur la pièce à remplacer | Indique à un fournisseur dans quel catalogue rechercher | Estampé ou moulé sur l’ancienne pièce |
Les camions équipés d’un sélecteur AMT évitent complètement cette comparaison : le sélecteur est vérifié avec un équipement de diagnostic, peut nécessiter une configuration après l’installation, et ne s’interchangera pas avec un levier mécanique ou son bouton.
Lecture des systèmes de numéros de pièce sur un contrôle de shift Shacman
Les composants de commande de levier de vitesse pour ces camions circulent selon trois conventions de numérotation, et reconnaître à laquelle appartient un numéro indique à l’acheteur ce que ce numéro peut régler seul.
| Modèle de préfixe | Catalogué par | Ce qu’il permet de confirmer | Ce qu’il ne permet pas de confirmer à lui seul | Comment vérifier |
|---|---|---|---|---|
| DZ… | Numérotation côté châssis utilisée sur les constructions | Qu’un ensemble appartient à cette famille | Variante de boîte de vitesses, disposition de cabine ou architecture de contrôle au sein de la famille | Correspondance avec le numéro du châssis, pas avec le nom de la série |
| Préfixe du modèle de boîte de vitesses (par exemple 12JS160T-…) | Catalogue du fabricant de transmissions, lié au modèle | Que la pièce se trouve dans le groupe de commande de changement de vitesse de cette boîte | Avec quelle cabine et mécanisme de télécommande il a été installé | Lisez le code complet du modèle sur la plaque nominative de la transmission |
| WG… | Numérotation côté sinotruk, souvent indiquée comme croisée | Qu’un vendeur la considère comme interchangeable | Interchangeabilité avec un contrôle de Shacman, en l’absence de référence | Comparez le motif de la porte, la position de l’air et les dimensions de l’arbre avec l’ancienne pièce |
Les chiffres apparaissant dans plusieurs systèmes ont généralement été recoupés par un commerçant, et non par un constructeur automobile. Considérez un renvoi croisé comme une piste à vérifier. Vérifiez-le avec la pièce en main ou un catalogue OEM avant de commander la quantité.
Distinguer une panne de levier d’une panne de portée ou d’une défaillance de liaison
La plupart des plaintes concernant ces camions concernent l’un des quatre sous-systèmes, et le schéma des symptômes resserre la recherche avant que quoi que ce soit ne soit démonté, à condition que les vannes et le changement de portée soient testés séparément.
| Symptôme | Sous-système | Vérifications avant commande |
|---|---|---|
| Jouez dans toutes les directions, toutes les positions des portes toujours disponibles | Base de levier : pivot, selle, silents | Botte pour les fentes, mouvement à la base avec le manche maintenu, boulons de fixation |
| Positions de portails vagues ou encombrées, changement de portée normal | Liaison ou mécanisme | Usure et réglage des joints, tracage de bielles ou de câbles, jeu des extrémités |
| Une portée complète indisponible, portes normales | Circuit pneumatique ou section | Pression d’alimentation, tuyaux et connecteurs pour fuites, sortie de soupapes, signal neutre, course du cylindre de la plage |
| Le grinding est limité au changement | Décalage incomplet de plage, ou usure | D’abord la délivrance d’air et la course du cylindre, puis le mouvement de la fourche et l’état de l’huile |
Le symptôme identifie le sous-système, pas le composant défaillant. Une portée manquante comporte au moins une demi-douzaine de candidats, et le levier côté cabine est le dernier à justifier un remplacement.

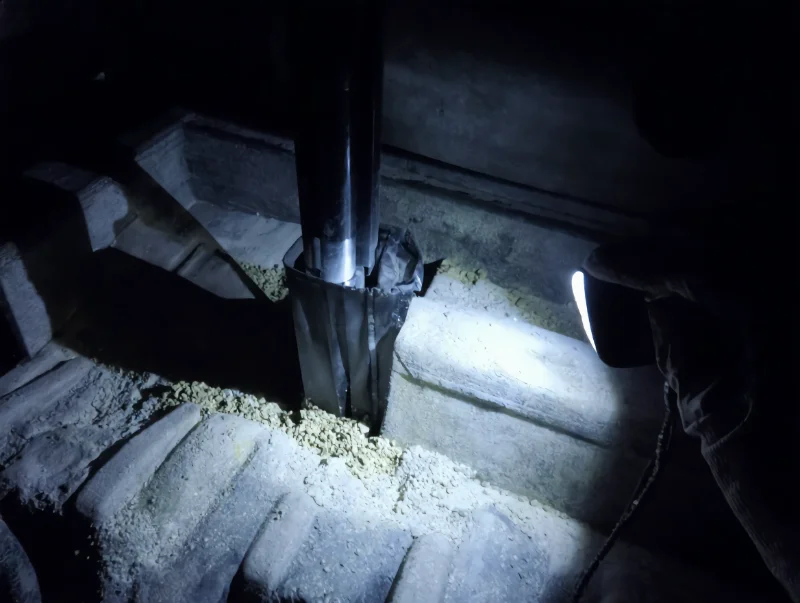

Sur un camion-benne Shacman travaillant sur des basculements poussiéreux et des cycles de carrière, le coffre et le pivot à la base du levier sont généralement les premières parties du contrôle de changement de vitesse à nécessiter une réinspection. Le grain qui passe devant une botte fendue atteint le pivot bien avant d’atteindre quoi que ce soit plus loin dans la tringlerie.
La technique apparaît à la dernière rangée. La section auxiliaire seule absorbe l’écart de vitesse de toute une plage, donc franchir la limite de portée en sautant des vitesses, ou en demandant une basse plage à vitesse de route, charge ce synchroniseur au lieu des vitesses principales. Un camion endommagé de cette manière maintient un schéma de porte sain tandis que son changement d’autonomie se dégrade — l’inverse de ce qu’un levier usé produit. Une fois ce synchroniseur désactivé, la décision laisse la sélection du contrôle de vitesse et devient un démontage de boîte de vitesses avec sa propre liste de pièces.
Les limites de jeu en fonctionnement, en course et en pression d’alimentation proviennent de la boîte manuelle de cette transmission. Les chiffres généraux cités pour les camions lourds en tant que classe ne sont pas un substitut.
Par où commencer pour remplacer un levier de vitesses Shacman
Deux faits déterminent presque chaque commande de levier de vitesses pour camions Shacman : ce que la plaque de transmission indique en intégralité, et où se trouve la soupape de plage. Ajoutez la disposition de la cabine, et le préfixe sur l’ancienne pièce indique au fournisseur dans quel catalogue rechercher. Le schéma des symptômes leur indique s’il faut citer un bouton, un corps de levier, une tringlerie ou rien du tout dans le baffle.
Pour un levier simplement desserré, la réparation la moins chère est généralement la bonne. Des bagues, un nouveau coffre et un réglage de la tringlerie restaurent la majeure partie de la perte de précision, et un ensemble complet ne rapporte son prix que lorsque l’arbre ou la selle est usé au-delà de ce que le manuel permet. Remplacez un levier sans vérifier d’abord le circuit de la plage et la panne tend à revenir sous une autre forme, le second diagnostic coûtant plus cher que la première inspection.
La qualité d’une commande dépend encore de la variante de boîte de vitesses et de la configuration de la cabine du châssis individuel, confirmés par la marque et le dossier de fabrication. Nous vérifions les deux avant de comparer les numéros de pièce pour un camion Shacman, car un badge indique moins qu’une plaque nominative.
Lorsque l’architecture ne peut pas être réglée depuis le siège du conducteur, deux photographies y répondent : l’une à la base du levier montrant où passe la ligne d’air, et l’autre du mécanisme de changement de vitesse où elle rejoint la boîte de vitesses. Cette paire décide quelle famille de pièces sera achetée. Le prendre avant la commande ne coûte rien ; Le prendre après l’arrivée de la mauvaise pièce coûte un envoi.
FAQ
Les camions à conduite à gauche et à droite utilisent-ils le même contrôle de changement de vitesse ?
Ne supposez pas qu’ils le font. Le décalage du levier, le support, la position de fixation et le tracé des tiges, câbles ou conduites d’air peuvent tous varier selon la disposition de la cabine. Le schéma de la porte finit alors par être incorrect pour le conducteur, même lorsque l’arbre s’adapte au siège. Vérifiez le mécanisme à distance, le support, le tracé et le numéro d’origine complet, pas seulement la dimension de l’arbre.
Un levier de vitesses usé peut-il endommager la boîte de vitesses ?
L’usure peut y contribuer, bien que la chaîne soit conditionnelle : les arrêts et les verrouillages maintiennent également un engrenage une fois engagé. Une usure excessive ou une tringlerie mal ajustée coupe la course du sélecteur jusqu’aux rails de vitesse, et une boîte de vitesses fonctionnant à plusieurs reprises sans engagement complet met en danger les dents de chien, les manchons et les faces du synchroniseur.
Lequel tombe en panne en premier, le bouton ou le corps du levier ?
C’est l’architecture qui décide. Là où le bouton abrite le présélecteur de portée, il transporte à la fois la charge manuelle du conducteur et la fonction pneumatique, et tend à passer en premier. Là où la valve se trouve dans le mécanisme de la télécommande, le bouton est une poignée, et l’usure descend jusqu’au pivot et à la tringlerie.
À quelle fréquence faut-il inspecter la botte et le pivot ?
Dans tout service où le plancher de la cabine est déjà ouvert, et plus tôt sur les camions dans la poussière. Aucun intervalle fixe n’est appliqué, car l’usure ici suit plus étroitement l’environnement de fonctionnement que la distance parcourue. Les vérifications de coffre et de pivot appartiennent donc à la planification de maintenance des camions Shacman plutôt qu’à un calendrier de kilométrage.
Un ensemble de leviers d’occasion vaut-il le coup d’être acheté ?
Rarement. L’usure qui compte se trouve dans le pivot et le siège, et une photo ne montre ni l’un ni l’autre.
